Станции затаривания мягких контейнеров типа Биг-Бэг:

Назначение станций

Станции затаривания мягких контейнеров типа Биг-Баг предназначены для затаривания различных сыпучих продуктов, таких как цемент, песок, известь и других в том числе пищевых материалов, технологических линиях различных отраслей промышленности. Материал, из которого изготовлены конструкции отвечает необходимым требованиям устойчивости к деформациям и прочности, для агрессивных сред применяется нержавеющая сталь марок AISI304L, AISI316L.

Состав Станции

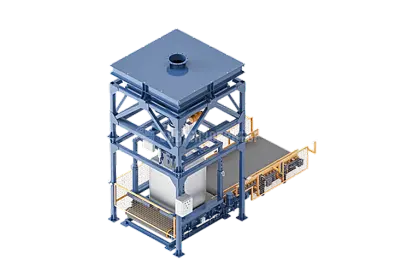

Станция затаривания МКР (мягкий контейнер разовый) типа Биг-Бэг может включать в себя:

Узел загрузки (с устройством взвешивания или без оного) может быть, как отдельной единицей, так и входить в состав Станции.
Накопительный бункер (без вибратора (ов) или с вибратором (ами) для предотвращения зависания материала на стенках бункера)
Рама бункера.
Весовой конвейер, для взвешивания и перемещения МКР на накопительный конвейер (если функция взвешивания реализована на загрузочном узле, то не требуется).
Транспортно-накопительный конвейер
Загрузочный конвейер, для загрузки материала в накопительный бункер.
Система управления

Техническое описание

Узел загрузки представляет собой телескопическую раму с возможностью регулировки по высоте, с установленным на ней загрузочным патрубком с системой наддува мешка и механизмом фиксации горловины мешка, системы аспирации и устройства взвешивания.

Загрузочный патрубок с пневмоприводным поворотным дисковым (или шиберным затвором) расположен по центру рамы, на нем же смонтирована система наддува мешка, и механизм фиксации горловины мешка.

Система наддува мешка расположена на загрузочном патрубке и представляет собой обечайку большего чем загрузочный патрубок диаметра соосно расположенной на патрубке. Нижний конец обечайки свободен для беспрепятственного прохождения воздуха, верхний же ограничен полостью образованной загрузочным патрубком и диском. С боков расположены два патрубка с пневмоприводными поворотными затворами. Один из патрубков подсоединен к вентилятору, смонтированному на раме гибким рукавом. Второй патрубок подсоединен гибким рукавом к системе аспирации.

Механизм фиксации горловины мешка может быть, как ручным (механическим), так и автоматическим (пневматическим, электромеханическим).

Система аспирации включает в себя вентилятор типа ВРП, циклон и систему фильтров, конкретное исполнение и технические характеристики индивидуальны, для конкретных условий эксплуатации. Элементы системы аспирации, взаимодействующие с агрессивной средой (пылью) могут быть выполнены из коррозионностойких материалов.

Устройство взвешивания может представлять собой платформенные весы расположенные в низу рамы, на которые будет опираться МКР, или сама рама с МКР, так и подвес (траверса) на котором будет висеть МКР на крючках зацепленный за лямки (двух или четырехстропные) передающий нагрузку на весовые датчики. Может не входить в узел взвешивания, если взвешивание реализовано весовым конвейером.

Части узла загрузки, взаимодействующие с агрессивной средой (затариваемым материалом) могут быть выполнены из коррозионностойких материалов, обеспечивающих продолжительную работу. Крючки, за которые подвешивается МКР, могут быть оснащены пневматическим механизмом раскрытия, освобождающим стропы МКР.

В случае использования узла загрузки без транспортного конвейера, снятие и перемещение МКР, обеспечивается вилочным погрузчиком.

Накопительный бункер предназначен для обеспечения бесперебойной подачи материала через загрузочный патрубок в МКР. Для предотвращения зависания материала на стенках, бункер может быть оснащен вибраторами. Объём бункера зависит от конкретных условий эксплуатации. Бункер может быть изготовлен из коррозионностойких материалов, в случае эксплуатации в агрессивной среде.

Рама бункера – стационарная металлическая конструкция, предназначенная для установки на нее бункера.

Весовой конвейер предназначен для взвешивания и перемещения, заполненного МКР на накопительный конвейер, в этом случае узел загрузки установлен на весовой конвейер, который в свою очередь опирается на весовые датчики, которые воспринимают нагрузку. Если функция взвешивания реализована на узле загрузки, то не требуется и дальнейшее перемещения МКР осуществляются транспортно-накопительным конвейером.

Транспортно-накопительный конвейер предназначен для перемещения МКР с весового конвейера, накопления и дальнейшего перемещения МКР на разгрузку.

Загрузочный конвейер служит для загрузки материала в накопительный бункер для дальнейшей фасовки материала в МКР, или напрямую через загрузочную воронку в узел загрузки.
